دریچه منهول فاضلاب

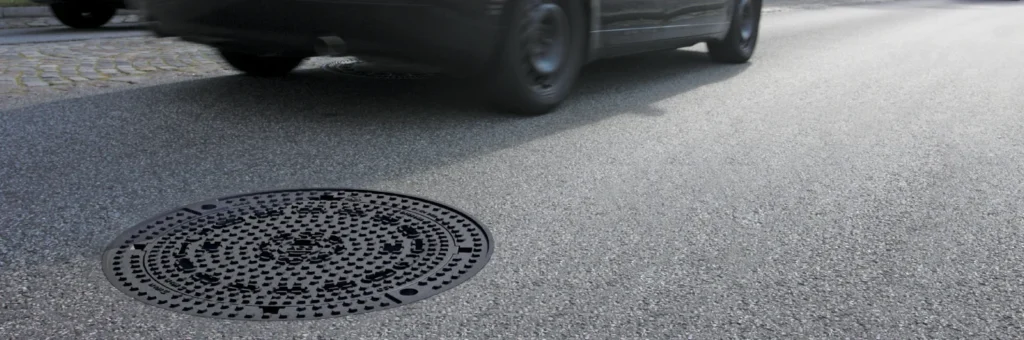

دریچه منهول یک پوشش متحرک است که بر روی دهانه چاه‌ها یا گودال‌های منهول قرار می‌گیرد. این دهانه‌ها به اندازه‌ای بزرگ هستند که امکان عبور یک فرد از آن‌ها وجود دارد و به عنوان نقطه دسترسی به شبکه‌های زیرزمینی مانند فاضلاب، آب، برق و مخابرات استفاده می‌شوند.

کاربردهای دریچه منهول فاضلاب

کاربردهای اصلی دریچه‌های منهول عبارتند از:

1. ایمنی: جلوگیری از سقوط افراد (به‌ویژه کودکان)، وسایل نقلیه و اشیاء به داخل چاه‌ها.
2. دسترسی: فراهم کردن امکان بازرسی، تعمیر و نگهداری دوره‌ای برای تکنسین‌ها و کارگران.
3. تهویه: کمک به خروج گازهای سمی از فاضلاب و جلوگیری از بازگشت آن‌ها به ساختمان‌ها، که در شرایط بحرانی می‌تواند منجر به انفجار شود.
4. هدایت آب‌های سطحی: کمک به جمع‌آوری و انتقال آب باران و رواناب‌های سطح معابر به سیستم‌های فاضلاب شهری.
5. حفاظت از شبکه‌های زیرزمینی: محافظت از سیستم‌های زیرزمینی در برابر نفوذ آب‌های سطحی و آلودگی.
6. کاربردهای متنوع: استفاده در شبکه‌های فاضلاب شهری و خانگی، دسترسی به مخازن کنترل سیلاب و زهکشی شهری، تأسیسات صنعتی شامل بخار، هوا، آب خنک‌کننده، اسید و باز، حفاظت از کانال‌های کابل‌کشی (برق، فیبر نوری، مخابرات)، فرودگاه‌ها، مسیرهای ریلی، بزرگراه‌ها و تونل‌ها، و همچنین به عنوان دریچه کنتور آب و دریچه آتش‌نشانی. حتی می‌توانند برای زیباسازی بصری محیط نیز رنگ‌آمیزی شوند.

انواع دریچه‌های منهول بر اساس جنس

دریچه‌های منهول از مواد مختلفی ساخته می‌شوند که هر کدام ویژگی‌ها، مزایا و معایب خاص خود را دارند:

دریچه‌های چدنی

انواع دریچه های چدنی شامل دریچه چدن خاکستری (معمولاً سنگین‌تر و شکننده‌تر) و چدن داکتیل یا نشکن (مقاومت ضربه بالاتر، وزن کمتر و قابل بازیافت) است. از ویژگی های آن می توان به سنگین، مستحکم و بادوام بودن برای مکان‌هایی با تردد وسایل نقلیه سنگین اشاره کرد. این نوع از دریچه ها قابلیت بازیافت دارند.

دریچه‌های بتنی

دریچه های بتنی از قدیمی‌ترین انواع دریچه ها هستند که با استفاده از بتن ساخته می‌شوند و با الیاف تقویت می شوند.

دریچه‌های کامپوزیتی

دریچه های کامپوزیتی از ترکیب الیاف تقویت‌کننده (مانند فیبر کربن یا شیشه) با رزین‌های پلیمری تولید می‌شوند.

دریچه‌های پلی‌اتیلن / پلیمری / کوپلیمری

ویژگی‌ها: بسیار سبک و مقاوم در برابر مواد شیمیایی.

دریچه‌های چدن بتن (پلیمری)

 ویژگی‌ها: ترکیبی از چدن خاکستری، بتن مسلح و الیاف پلیمری.

کلاس‌بندی دریچه‌های منهول (بر اساس تحمل بار)

دریچه‌ها بر اساس استاندارد EN 124 و استاندارد ملی ایران ۱۴۹۷۶، در شش رده اصلی طبقه‌بندی می‌شوند که نشان‌دهنده میزان تحمل بار ترافیکی آن‌هاست:

• A15 (تا 1.5 تن): برای پیاده‌روها، مناطق صرفاً مورد استفاده عابرین پیاده و دوچرخه‌سواران.
• B125 (تا 12.5 تن): برای پارکینگ‌ها و خیابان‌های کم‌ تردد، نواحی پیاده‌رو و مناطق پارک خودرو.
• C250 (تا 25 تن): برای خیابان‌های با تردد متوسط، حاشیه جداول خیابان‌ها و کوچه و تردد وسایل نقلیه سبک.
• D400 (تا 40 تن): برای خیابان‌های اصلی، بزرگراه‌ها و جاده‌های با تردد سنگین و تمام انواع خودروهای جاده‌ای.
• E600 (تا 60 تن): برای مناطق صنعتی با تردد وسایل نقلیه سنگین، لنگرگاه‌ها و محل عبور ماشین‌آلات سنگین.
• F900 (تا 90 تن): برای فرودگاه‌ها و بنادر و مناطق ویژه تحمل‌کننده وسایل نقلیه فوق‌سنگین. انتخاب کلاس مناسب بر اساس محل نصب و نوع تردد حیاتی است.

ابعاد و اشکال دریچه‌های منهول

دریچه‌های منهول در اشکال و ابعاد متنوعی تولید می‌شوند تا نیاز پروژه‌های مختلف را برآورده کنند:

• اشکال رایج: دایره‌ای (رایج‌ترین شکل به دلیل سهولت در تولید و نصب و توزیع یکنواخت فشار), مربعی, مستطیلی. اشکال بیضی کمتر رایج هستند.
• ابعاد: از کوچک (مثلاً 30×30 سانتیمتر برای تردد کم) تا متوسط (مثلاً 60×60 و 80×80 سانتیمتر) و بزرگ (مثلاً قطر 90 یا 100 سانتیمتر برای مناطق پرتردد) متغیر هستند. ابعاد 60 و 80 سانتی‌متری از پررونق‌ترین‌ها هستند.

نصب و نگهداری دریچه‌های منهول (آدم‌رو)

هنگام نصب و استفاده از دریچه‌های منهول فاضلاب، رعایت استانداردهای ایمنی ضروری است تا از بروز خطرات جلوگیری شود. بازرسی‌های منظم برای ارزیابی وضعیت دریچه‌ها، از جمله بررسی خوردگی، ترک‌خوردگی، شکستگی و وضعیت آب‌بندی به منظور جلوگیری از آسیب‌های زیربنایی، از اهمیت زیادی برخوردار است. همچنین در مکان‌هایی که گازهای سمی یا مواد شیمیایی ممکن است منتشر شوند، باید از دریچه‌های دارای سیستم تهویه استفاده کرد تا از خطرات ناشی از انفجار یا آلودگی جلوگیری شود. نصب دریچه‌ها باید به‌گونه‌ای انجام شود که به راحتی باز و بسته شوند و نیاز به تعمیرات و نگهداری دوره‌ای داشته باشند

نصب

1. آماده‌سازی محل: دریچه‌های منهول باید بر روی دهانه‌های چاهک‌های زیرزمینی نصب شوند تا از سقوط افراد، اشیاء و حیوانات به داخل آن‌ها جلوگیری کرده و دسترسی برای تعمیرات و نگهداری فراهم گردد.
2. همسطح‌سازی: دریچه باید دقیقاً هم‌سطح با سطح زمین نصب شود تا از گیر کردن افراد یا وسایل نقلیه جلوگیری کند.
3. زیرسازی محکم: زیر دریچه باید از بتن یا مصالح مقاوم ساخته شود. برخی از فریم‌ها به‌صورت سوراخ‌دار طراحی می‌شوند که می‌توانند با میلگرد ۱۲ به دال بتنی متصل گردند.
4. ضد آب کردن: در مناطق بارانی، اطراف دریچه باید به‌خوبی درزگیری شود.
5. مراحل نصب:
   • بررسی قطر دهانه منهول و در صورت نیاز ساخت قالبی دور دهانه.
   • اطمینان از قرار نگرفتن فریم روی قالب در هنگام نصب نهایی.
   • بررسی وضعیت بازشو و تمیز کردن هرگونه مواد زائد.
   • استفاده از روکش آب‌بندی با ضخامت توصیه‌شده.
   • قرار دادن قاب دریچه روی روکش آب‌بندی و تنظیم آن در سطح پوشش.
   • پر کردن فضای بین قاب و محصول آب‌بندی و اطمینان از پر شدن کامل.
   • تراز کردن سطح با شناور یا ماله و در نظر گرفتن فضای کافی برای آسفالت.
6. نکات پس از نصب: پس از نصب، باید از عدم تماس آب‌بندی با قسمت پایین رینگ اطمینان حاصل شده و منطقه اطراف دریچه تمیز گردد. در شرایط یخ‌زدگی، برای ماندگاری آب‌بندی باید از امولسیون مایع یا مفصل انعطاف‌پذیر استفاده شود.

نگهداری

1. اهمیت نگهداری: نگهداری منظم دریچه‌ها برای جلوگیری از انسداد، افزایش طول عمر دریچه و کاهش هزینه‌های تعمیرات ضروری است.
2. بازرسی منظم:
   • هر ۶ ماه یکبار دریچه‌ها را باز کرده و وضعیت آن‌ها را بررسی کنید.
   • به دنبال خوردگی، ترک‌خوردگی، شکستگی یا رسوبات بگردید.
   • اطمینان از سالم بودن واشرهای آب‌بندی.
3. تمیز کردن:
   • زباله‌ها، برگ‌ها و اشیاء خارجی را از اطراف دریچه بردارید.
   • داخل دریچه را با آب و برس تمیز کرده و برای رسوبات سخت از شوینده ملایم استفاده کنید.
   • پس از تمیزکاری، مطمئن شوید که دریچه خشک شده است.
4. روغن‌کاری: لولاها و قسمت‌های متحرک دریچه را به طور منظم روغن‌کاری کنید تا باز و بسته شدن آن‌ها آسان‌تر شود.
5. تعمیرات به موقع: در صورت مشاهده آسیب، دریچه باید سریعاً تعمیر یا تعویض گردد. برای تعمیرات، از متخصصین کمک بگیرید.
6. جلوگیری از ورود اشیاء خارجی: از انداختن هرگونه اشیاء به داخل چاه جلوگیری کرده و از پوشاندن دریچه با اجسام سنگین پرهیز کنید.

دلایل رایج نیاز به تعمیر

• شکستگی و ترک‌خوردگی: به دلیل تصادفات، بارگذاری بیش از حد یا فرسودگی.
• زنگ‌زدگی و خوردگی: ناشی از تماس مداوم با رطوبت و مواد شیمیایی.
• شل شدن پیچ‌ها و لولاها: به دلیل تردد و ارتعاشات.
• گرفتگی و انسداد: ناشی از ورود زباله‌ها و مواد خارجی.
• سرقت: به دلیل ارزش بالای برخی مواد مانند چدن.

راهکارهای جلوگیری از سرقت

1. استفاده از مواد جایگزین: استفاده از دریچه‌های کامپوزیتی، نانوکامپوزیتی یا پلی‌اتیلنی که برای سارقان جذاب نیستند.
2. سیستم‌های قفل و بست‌های امن: افزودن قفل‌های مخصوص یا محافظ سوپاپ‌دار به دریچه‌ها.
3. طراحی خاص: طراحی دریچه‌ها به گونه‌ای که باز کردن آن‌ها بدون ابزار خاص دشوار باشد.
4. زنجیر و اتصال به زمین: نصب زنجیر به زیر دریچه و اتصال آن به زمین.
5. ویژگی‌های مواد: دریچه‌های بتنی به دلیل وزن زیاد و غیرقابل بازیافت بودن احتمال سرقت کمتری دارند.

تأثیر تغییرات آب و هوایی بر انتخاب مواد دریچه‌ها

تغییرات آب و هوایی به ویژه گرمایش جهانی می‌تواند تأثیر زیادی بر انتخاب مواد دریچه‌های منهول داشته باشد. برای مناطق سردسیر که با یخ‌زدگی و آب‌شدگی روبه‌رو هستند، استفاده از دریچه‌های بتنی و چدنی می‌تواند مشکل‌ساز باشد، زیرا این مواد در برابر تغییرات دمایی شدید آسیب‌پذیرند. در چنین مناطقی، انتخاب دریچه‌های کامپوزیتی یا نانوکامپوزیت که مقاومت بالاتری در برابر سرما و گرما دارند، می‌تواند انتخاب بهتری باشد. همچنین، در مناطقی که بارش‌های شدید و سیلاب رایج است، استفاده از دریچه‌هایی با طراحی آب‌بندی محکم ضروری است تا از ورود آب و آلودگی به سیستم فاضلاب جلوگیری شود.

نحوه انتخاب دریچه مناسب بر اساس محل نصب

انتخاب دریچه مناسب برای منهول فاضلاب باید با دقت زیادی انجام شود، زیرا عوامل مختلفی همچون شرایط جغرافیایی، نوع تردد و نیازهای خاص پروژه می‌توانند بر نوع دریچه تأثیر بگذارند. به عنوان مثال، در مناطق مرطوب و شهرهای ساحلی، استفاده از دریچه‌های ضد زنگ مانند دریچه‌های چدنی داکتیل و کامپوزیتی پیشنهاد می‌شود. در مناطق با بار ترافیکی بالا، دریچه‌های چدنی یا بتنی با مقاومت بالاتر باید انتخاب شوند. در صورتی که دریچه برای مناطق کم تردد طراحی می‌شود، می‌توان از دریچه‌های پلی‌اتیلن یا پلیمری استفاده کرد که وزن کمتری دارند.

دریچه‌های منهول برای مناطقی با تردد ویژه

در مناطقی با تردد وسایل نقلیه سنگین مانند فرودگاه‌ها، بنادر، و نقاط صنعتی، نیاز به دریچه‌هایی با تحمل بار بسیار بالا است که قادر به تحمل وزن‌های بالاتر از 60 تن و حتی 90 تن باشند. دریچه‌های کلاس E600 و F900 که معمولاً برای این شرایط طراحی شده‌اند، باید مقاومت بالایی در برابر فشارهای زیاد داشته باشند. این دریچه‌ها باید نه تنها از نظر فیزیکی مقاوم باشند، بلکه به طراحی ویژه‌ای نیاز دارند که از آسیب به سطح جاده و سیستم زیرساختی جلوگیری کند.

عوامل مؤثر بر قیمت دریچه منهول

 قیمت دریچه‌های منهول به عوامل متعددی بستگی دارد:

• جنس دریچه: چدن، کامپوزیت، پلی‌اتیلن، نانوکامپوزیت، بتن و….
• اندازه و ابعاد: قطر و شکل دریچه.
• کلاس باربری: میزان تحمل وزن (A15 تا F900).
• وزن و ضخامت محصول.
• کیفیت و خلوص مواد اولیه.
• کیفیت ساخت و آب‌بندی.
• اضافه شدن مواد آنتی-یووی.
• نوسانات قیمت ارز جهانی (برای مواد اولیه وارداتی).

به طور کلی، دریچه‌های بتنی ارزان‌ترین و دریچه‌های چدن داکتیل (مخصوصاً برای کاربردهای فرودگاهی با تحمل وزن بالا) گران‌ترین انواع هستند. دریچه‌های نانوکامپوزیت عموماً قیمت مناسب‌تری نسبت به سایر انواع دارند و نوسان قیمت آن‌ها کمتر است.

مقایسه هزینه‌ها و مزایای انواع دریچه‌ها

دریچه‌های منهول از نظر قیمت به دسته‌های مختلف تقسیم می‌شوند. دریچه‌های بتنی که معمولاً ارزان‌ترین گزینه هستند، برای مناطق کم‌تردد و تعمیرات کوتاه‌مدت مناسب‌اند، اما دریچه‌های چدن برای مناطقی با تردد سنگین نیاز به مقاومت بالاتری دارند. دریچه‌های کامپوزیتی که به دلیل وزن سبک و مقاومت بالا محبوب هستند، هزینه بیشتری دارند، اما در بلندمدت هزینه‌های نگهداری کمتری به همراه دارند. برای مناطق ویژه و صنعتی، دریچه‌های نانوکامپوزیتی گزینه‌ای مقرون به صرفه و با دوام بالا محسوب می‌شوند.

خرید دریچه‌های منهول

هنگام خرید دریچه‌های منهول، انتخاب یک تأمین‌کننده معتبر و کیفیت بالا از اهمیت ویژه‌ای برخوردار است. توصیه می‌شود قبل از خرید، بررسی‌های دقیقی درباره گارانتی‌ها، استانداردهای جهانی (مانند EN 124 و ASTM) و سابقه تأمین‌کننده انجام شود. همچنین، توجه به جزئیات فنی دریچه‌ها نظیر تحمل بار، جنس مواد، مقاومت در برابر شرایط خاص و مراحل نصب می‌تواند به تصمیم‌گیری بهتر کمک کند.

نکات زیست‌محیطی و پایداری

انتخاب مواد برای ساخت دریچه‌های منهول می‌تواند تأثیرات زیست‌محیطی زیادی داشته باشد. استفاده از مواد بازیافتی و قابلیت بازیافت بالا در تولید دریچه‌ها می‌تواند به کاهش اثر کربنی و آلودگی محیط زیست کمک کند. همچنین، انتخاب دریچه‌هایی با عمر طولانی‌تر و مقاوم در برابر خوردگی و سایش به کاهش هزینه‌های نگهداری و تعویض کمک خواهد کرد. در این راستا، استفاده از دریچه‌های نانوکامپوزیتی که دارای مقاومت بالا و عمر مفید طولانی هستند، می‌تواند گزینه‌ای سازگار با محیط زیست باشد.

آینده دریچه‌های منهول فاضلاب

در آینده، با پیشرفت فناوری‌های ساخت و مواد جدید، شاهد توسعه دریچه‌های منهول هوشمند خواهیم بود که قادر به پایش وضعیت فشار، دما، و سلامت ساختار به صورت خودکار خواهند بود. این دریچه‌ها می‌توانند به‌طور آنی اطلاعات لازم را برای مدیریت بحران‌ها یا اطلاع‌رسانی به سیستم‌های تعمیرات ارسال کنند. همچنین، دریچه‌های جدید قادر خواهند بود به شکل ماژولار طراحی شوند تا در صورت نیاز، تغییرات یا تعمیرات آسان‌تری اعمال کنند.

با پیشرفت تکنولوژی، دریچه‌های هوشمند و پیشرفته به بازار آمده‌اند که قابلیت نظارت و گزارش‌دهی آنلاین دارند. این دریچه‌ها می‌توانند وضعیت سلامت خود را از طریق سنسورها به سیستم‌های نظارتی گزارش دهند و به مدیریت شهری کمک کنند تا در صورت نیاز، اقدام فوری انجام دهند. علاوه بر این، دریچه‌های خودبازشونده برای شرایط خاص طراحی شده‌اند که می‌توانند به طور خودکار در هنگام آتش‌سوزی یا خطرات دیگر باز شوند و به سیستم‌های خودکار ایمنی کمک کنند.
