دال بتنی یا Concrete Slab یکی از اصلیترین اجزای باربر در ساختمان است که از بتن مسلح و میلگرد ساخته میشود. این عضو سازهای بهعنوان سقف یا کف افقی عمل کرده و بارهای ثقلی (وزن دیوارها، بار زنده افراد، وسایل و حتی بار برف و باد) را به تیرها و ستونها منتقل میکند. ضخامت دالها معمولاً بین ۱۰ تا ۵۰ سانتیمتر است.
کاربرد دال بتنی فراتر از سقف است و در بخشهای زیادی استفاده میشود، از جمله:
- کف رمپ پارکینگ
- عرشهی پلها
- تونلها و سدها
- روسازی جاده و پیادهرو
- بالکن و آسانسورها
دالها به دلیل صلبیت بالا، عملکرد لرزهای مطلوب و یکپارچگی سازهای محبوبیت زیادی دارند.
انواع دال بتنی
- بر اساس انتقال بار
- دال یکطرفه: اگر نسبت طول به عرض بزرگتر یا مساوی ۲ باشد، بار عمدتاً در یک جهت منتقل میشود. بیشتر در ایوان و بالکن کاربرد دارد.
- دال دوطرفه: اگر نسبت طول به عرض کمتر از ۲ باشد، بار در دو جهت منتقل میشود. آرماتورگذاری هم در دو جهت صورت میگیرد. این نوع در ساختمانهای چندطبقه متداول است.
- بر اساس مقطع
- دال توپر (Solid): بدون حفره، شامل دال تخت ساده، تیر-دال و قارچی (با ضخامت بیشتر در اطراف ستون).
- دال مجوف (Hollow): برای کاهش وزن با حفرههایی طراحی میشود. انواع رایج: کوبیاکس، یوبوت، وافل، بابلدک.
- بر اساس نحوه اجرا
- دال درجا: همه مراحل (قالببندی، آرماتوربندی و بتنریزی) در محل انجام میشود.
- دال پیشساخته: در کارخانه تولید و در محل نصب میشود.
- دال پیشتنیده/پستنیده: با کابلهای فولادی پیشکشیده شده، توانایی باربری بیشتری پیدا میکند و مناسب دهانههای بلند است.
نقش آرماتوربندی در دال بتنی
آرماتوربندی در واقع قلب تپندهی دال است. بتن در فشار مقاوم اما در کشش ضعیف است؛ شبکهای از میلگردها این ضعف را جبران میکنند. نتیجهی اجرای صحیح آرماتوربندی:
- افزایش مقاومت در برابر بارهای ثقلی و متمرکز
- جلوگیری از ترکهای سطحی و موضعی
- کاهش خیز بلندمدت
- عملکرد مناسب در برابر نیروهای لرزهای
به زبان ساده: دال بدون میلگرد یک صفحهی شکننده است، اما با آرماتوربندی تبدیل به عضوی مقاوم و پایدار میشود.
انواع میلگرد در دال و نقش آنها (با مثال اجرایی)
- میلگردهای خمشی اصلی: میلگردهای تحتانی که بار خمشی را تحمل میکنند. مثلاً در بالکنها اصلیترین نقش را دارند. در بعضی نقاط به صورت میلگرد خم از پایین به بالا ادامه مییابند.
- میلگرد افت و حرارت: در راستای عمود بر میلگردهای اصلی قرار میگیرند و از ترکهای ناشی از جمعشدگی و تغییر دما جلوگیری میکنند. نمونه: در سقف پارکینگها مانع ترکهای طولی میشوند.
- میلگرد سنجاقی: در لبههای آزاد دال مثل کنسولها استفاده میشوند تا برش و پیچش کنترل شود.
ضوابط آرماتوربندی دال
طبق مبحث ۹ مقررات ملی و آییننامه ACI:
- حداقل فاصله آزاد میلگردها ۲۵ میلیمتر یا قطر میلگرد است.
- در چند لایه میلگرد، فاصله بین لایهها باید حداقل ۲۵ میلیمتر باشد.
- حداقل فولاد کششی ۰.۱۲% تا ۰.۱۵% سطح مقطع بتن است.
مثال: برای دالی با ضخامت ۲۰ سانتیمتر، معمولاً حدود ۲ میلگرد ۱۲ میلیمتر در هر متر عرض لازم است.
نکته اجرایی: در برخی کارگاهها به دلیل صرفهجویی، فاصله میلگردها بیشتر از حد مجاز در نظر گرفته میشود. این خطا معمولاً باعث ترکهای جدی در دال خواهد شد. تجربه مهندسان نشان داده رعایت همین جزئیات ساده، عمر مفید سازه را چند برابر میکند.

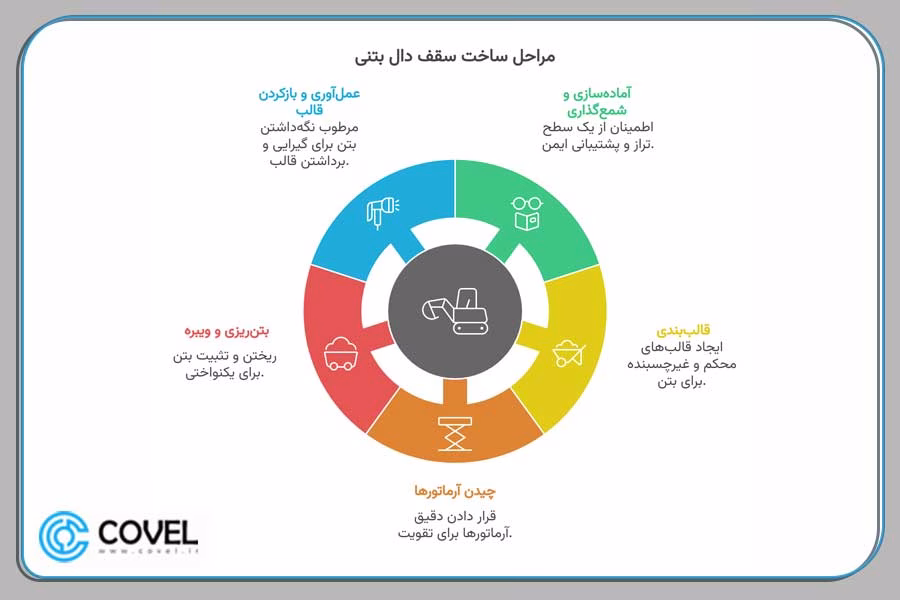

مراحل اجرای سقف دال بتنی (۵ گام کلیدی)
- آمادهسازی و شمعگذاری: تراز سطح و نصب جکها و پایههای مطمئن.
- قالببندی: استفاده از قالبهای سالم و روغنکاری شده برای جلوگیری از چسبندگی بتن.
- چیدن آرماتورها: با دقت و طبق نقشه؛ استفاده از اسپیسر برای کاور بتن.
- بتنریزی و ویبره: ریختن یکنواخت بتن و ویبرهکردن برای حذف حبابهای هوا.
- عملآوری و بازکردن قالب: مرطوب نگهداشتن بتن برای گیرایی بهتر؛ بازکردن قالب فقط بعد از رسیدن مقاومت کافی.
اشتباهات رایج در آرماتوربندی
خیلی از مشکلات دالهای بتنی نه در محاسبات، بلکه در اجرای آرماتوربندی اتفاق میافتند. دانستن این خطاهای متداول و اجتناب از آنها میتواند کیفیت پروژه را چندین برابر کند:
- حذف اسپیسر و تماس میلگرد با قالب → زنگزدگی سریع.
- استفاده از میلگرد زنگزده → کاهش چسبندگی.
- فاصله زیاد میلگردها → ترکهای وسیع.
- بستن نامناسب گرهها → جابهجایی شبکه میلگرد هنگام بتنریزی.
نکات ایمنی در اجرا
- استفاده از تجهیزات ایمنی (کلاه، دستکش، کفش ایمنی).
- جلوگیری از حرکت بیاحتیاط روی شبکه میلگرد.
- رعایت فاصله مناسب آرماتوربندها.
هزینه و مصالح موردنیاز
| نوع هزینه | مقدار تقریبی |
| مصرف میلگرد | ۶۰ تا ۹۰ کیلوگرم در هر مترمربع |
| دستمزد آرماتوربند | کیلویی محاسبه میشود |
| سیم آرماتوربندی و اسپیسر | وابسته به متراژ پروژه |
| هزینه کلی | تابعی از قیمت روز میلگرد و حجم بتن |
نکته کاربردی: بر اساس قیمتهای اخیر بازار، هزینه میلگرد میتواند بیش از ۵۰٪ هزینه کل سقف دال را تشکیل دهد. بنابراین کنترل مقدار مصرفی اهمیت زیادی دارد.
مقایسه دال بتنی با سایر سقفها
برای انتخاب نوع سقف، تنها دانستن نام آنها کافی نیست. هر سیستم مزایا و معایب خودش را دارد. در ادامه مقایسهای تصویریوار و جذابتر ارائه میشود:
تیرچه بلوک
اگر سرعت و صرفهجویی در هزینه برایتان اولویت دارد، تیرچه بلوک گزینهی مناسبی است. اجرای آن آسان است و نیاز به نیروی بسیار متخصص ندارد. اما نباید فراموش کرد که در دهانههای بلند کاراییاش محدود میشود و برای باربری سنگین طراحی نشده است.
وافل و یوبوت
این سقفها بیشتر شبیه راهحلی مدرن برای معمارانی هستند که به دنبال دهانههای بزرگ و طراحی متفاوت میگردند. با ایجاد حفرهها، وزن سازه کم میشود و زیبایی معماری بیشتری به دست میآید. البته هزینهی بالاتر و نیاز به نیروهای مجرب از محدودیتهای آن است.
دال بتنی مسلح
اگر به دنبال مقاومت و یکپارچگی بالا هستید، دال بتنی مسلح بهترین انتخاب است. مناسب ساختمانهای پرترافیک و سنگین، اما اجرای آن زمانبرتر و پرهزینهتر است. در عوض خیالتان از بابت دوام و ایمنی راحت خواهد بود.
جهت دریافت مشاوره رایگان شماره تماس خود را وارد کنید
و در پایان …
آرماتوربندی سقف دال بتنی جزو حیاتیترین مراحل ساخت سازههای بتنی است. اجرای دقیق آن تضمینکنندهی ایمنی، دوام و عملکرد لرزهای ساختمان خواهد بود.
اگر دانشجو یا مهندس تازهکار هستید، حضور در کارگاه و مشاهدهی اجرای آرماتوربندی بهترین مکمل برای مطالعهی آییننامههاست. تجربه عملی چیزی است که هیچ نرمافزار یا کتابی جای آن را نمیگیرد.
سوالات متداول
– حداقل ضخامت دال بتنی برای ساختمان مسکونی چقدر است؟
حداقل ۱۰ تا ۱۲ سانتیمتر است، ولی برای دهانههای بزرگتر نیاز به ضخامت بیشتر داریم.
– چرا میلگرد افت و حرارت الزامی است؟
برای جلوگیری از ترکهای ناشی از جمعشدگی و تغییرات دما و ایجاد یکپارچگی شبکه میلگرد.
– چه زمانی میتوان قالبهای دال را باز کرد؟
پس از کسب مقاومت کافی بتن؛ معمولاً بین ۷ تا ۱۴ روز بسته به شرایط جوی.
– تفاوت اصلی دال توپر و دال مجوف چیست؟
دال توپر از بتن پر شده است، اما دال مجوف حفرههایی دارد که وزن را کم میکند و برای دهانههای بلند مناسبتر است.
– آیا اجرای دال بتنی در اسکلت فلزی امکانپذیر است؟
بله، به شرط استفاده از برشگیرها و اتصالات مناسب.
– چگونه مقدار میلگرد موردنیاز برای دال محاسبه میشود؟
با انتخاب یک نوار یکمتری از دال و محاسبه لنگر خمشی، مقدار میلگرد مشخص شده و سپس به کل دال تعمیم داده میشود.
– کدام نوع میلگرد بیشتر در دالها به کار میرود؟
عموماً میلگرد آجدار A3 یا A4 با قطر ۸ تا ۱۶ میلیمتر، بسته به طراحی و بارگذاری.
– مدت زمان اجرای یک سقف دال بتنی چقدر است؟
در پروژههای مسکونی معمولاً ۵ تا ۷ روز از شروع قالببندی تا پایان بتنریزی طول میکشد؛ البته بسته به متراژ و شرایط کارگاه.
