ابعاد دریچه منهول فاضلاب + جداول فنی

دریچه‌های منهول فاضلاب، پوشش‌هایی هستند که برای دسترسی به شبکه‌های زیرزمینی تأسیسات و فاضلاب مورد استفاده قرار می‌گیرند. این دریچه‌ها نقش مهمی در حفاظت از این تأسیسات، جلوگیری از ورود افراد و اشیاء ناخواسته به داخل آن‌ها و همچنین تأمین ایمنی تردد وسایل نقلیه و افراد پیاده ایفا می‌کنند. ابعاد این دریچه‌ها، با توجه به فاکتورهای مختلفی تعیین می‌شود.

عوامل مؤثر در تعیین ابعاد دریچه منهول فاضلاب

ابعاد مناسب دریچه‌های منهول به عوامل متعددی بستگی دارد. از جمله این عوامل می‌توان به موارد زیر اشاره کرد:

– نوع کاربری و محل نصب

محل نصب دریچه منهول نقش بسیار مهمی در انتخاب ابعاد و ویژگی‌های فنی آن دارد. به‌طور کلی، دریچه‌هایی که در خیابان‌ها نصب می‌شوند باید در برابر فشار و بار ترافیکی وسایل نقلیه سنگین مقاوم باشند، در حالی که دریچه‌های مورد استفاده در پیاده‌روها، فضاهای سبز یا مناطق غیرترافیکی می‌توانند ابعاد کوچکتر و طراحی سبک‌تری داشته باشند. در مناطق صنعتی یا پالایشگاه‌ها که احتمال تماس با مواد شیمیایی، اسیدی یا خطرناک وجود دارد، دریچه‌ها معمولاً از جنس مقاوم‌تر (مانند کامپوزیت تقویت‌شده یا چدن داکتیل) ساخته می‌شوند و ابعاد بزرگ‌تری دارند تا دسترسی و بازرسی تجهیزات آسان‌تر صورت گیرد.

– بار ترافیکی

یکی از عوامل تعیین‌کننده در انتخاب ابعاد و جنس دریچه، میزان بار ترافیکی است که از روی آن عبور می‌کند. دریچه‌ها بر اساس رده‌های مختلف ترافیکی (از A15 تا F900 طبق استاندارد EN 124) طراحی می‌شوند. به عنوان مثال، دریچه‌های رده A15 برای پیاده‌روها و فضاهای سبز مناسب‌اند، در حالی که دریچه‌های رده D400 یا بالاتر برای خیابان‌ها و جاده‌های پرتردد به کار می‌روند. در دریچه‌های ترافیکی، ابعاد دهانه و ضخامت درپوش بیشتر است تا تحمل وزن وسایل نقلیه سنگین مانند کامیون‌ها و اتوبوس‌ها را داشته باشد.

– عمق منهول و ارتفاع دریچه بازدید از کف

در هنگام انتخاب ابعاد مناسب دریچه، باید عمق منهول و اختلاف ارتفاع کف تا سطح زمین دقیقاً بررسی شود. اگر عمق منهول زیاد باشد، معمولاً از دریچه‌هایی با قطر بزرگ‌تر استفاده می‌شود تا امکان دسترسی و عملیات تعمیراتی آسان‌تر باشد. همچنین، ارتفاع مناسب دریچه بازدید از کف حدود دو اینچ (۵ سانتی‌متر) در نظر گرفته می‌شود تا آب‌های سطحی وارد منهول نشوند و در عین حال تمیزکاری و تخلیه فاضلاب بدون مشکل انجام گیرد.

– قطر لوله فاضلاب

قطر لوله‌های فاضلاب ورودی و خروجی منهول یکی دیگر از پارامترهای مؤثر بر انتخاب ابعاد دریچه است. هرچه قطر لوله بیشتر باشد، نیاز به منهولی با ابعاد و قطر بزرگ‌تر وجود دارد تا جریان فاضلاب به‌صورت روان و بدون انسداد عبور کند.در پروژه‌های شهری معمولاً برای لوله‌های با قطر بالاتر از ۶۰۰ میلی‌متر، از دریچه‌هایی با قطر بیش از ۸۰ سانتی‌متر استفاده می‌شود. در سايت https://precast.org/blog/manhole-sizing-recommendation در مورد اهميت قطر لوله فاضلاب در تعيين ابعاد دريچه منهول اينگونه امده كه:

“The largest impact on the size of these structures is the diameter and angle of entrance of the intersecting pipe”

«بزرگ‌ترین عامل مؤثر بر اندازه‌ی این سازه‌ها (منهول‌ها)، قطر و زاویه‌ی ورود لوله‌ی متقاطع است.»

– استانداردهای ملی و بین‌المللی

انتخاب ابعاد و طراحی دریچه منهول باید منطبق با استانداردهای معتبر ملی و بین‌المللی باشد. در ایران، استانداردهای ۱۴۱۴۸ و ۱۴۹۷۶ سازمان ملی استاندارد به بررسی ویژگی‌های فنی، ابعاد و مقاومت مکانیکی دریچه‌ها پرداخته‌اند. در سطح جهانی نیز استانداردهایی مانند EN 124 (اروپا) و ASTM A48 یا ASTM C478 (آمریکا) ملاک طراحی و تولید محسوب می‌شوند. رعایت این استانداردها باعث افزایش دوام، ایمنی و کارایی دریچه در شرایط محیطی مختلف می‌شود.

– جنس دریچه منهول

جنس دریچه یکی از عوامل اصلی تعیین ابعاد، وزن و مقاومت آن است. دریچه‌های چدنی معمولاً وزن زیادی دارند و در محل‌های ترافیکی استفاده می‌شوند، در حالی که دریچه‌های کامپوزیتی و پلی‌اتیلنی سبک‌تر بوده و برای مناطق غیرترافیکی یا مناطق حساس به خوردگی مناسب‌تر هستند. انتخاب جنس مناسب نه تنها بر اساس محل نصب بلکه بر اساس شرایط محیطی (رطوبت، مواد شیمیایی، دما و بارگذاری) انجام می‌شود. همچنین، جنس دریچه در نحوه طراحی قاب و درپوش، تلورانس ابعادی و نوع قفل و آب‌بندی آن نیز تأثیرگذار است.

ابعاد استاندارد دریچه‌های منهول بر اساس شکل

 دریچه‌های منهول فاضلاب بر اساس شکل به انواع مختلفی تقسیم می‌شوند. ابعاد استاندارد آن‌ها بسته به نوع، جنس و محل استفاده آن تعیین می‌شود.

نوع دریچه	کاربرد اصلی	محدوده قطر/اضلاع (سانتی‌متر)	ابعاد رایج (سانتی‌متر)
دایره‌ای	همه نوع مکان‌ها، تحمل فشار و بار ترافیکی بالا	40 تا 120	20، 26، 30، 32.5، 40، 50، 60، 70، 80، 90، 100، 120
مربعی	پیاده‌روها، فضاهای سبز	40 تا 90	20×20، 30×30، 40×40، 50×50، 60×60، 70×70، 80×80، 90×90
مستطیلی	پیاده‌روها، فضاهای سبز، منهول‌های بزرگ	40 تا 90 (برای هر ضلع)	30×20، 40×30، 50×40، 60×50، 80×60، 100×80، 36.5×83، 40×70، 40×90، 50×90، 60×80
بیضی	موارد خاص، کانال‌های بیضی شکل	20 تا 50	20، 25، 30، 35، 40، 45، 50

دریچه‌های دایره‌ای

دریچه‌های دایره‌ای رایج‌ترین نوع دریچه منهول هستند و به دلیل شکل هندسی خود، مقاومت بسیار بالایی در برابر فشارهای جانبی و بار ترافیکی دارند. قطر این دریچه‌ها معمولاً بین ۶۰ تا ۱۲۰ سانتی‌متر است، اما بسته به ابعاد کانال آدم‌رو، ممکن است از ۴۰ تا ۹۰ سانتی‌متر نیز ساخته شوند. در خطوط اصلی فاضلاب شهری یا صنعتی، قطر دریچه می‌تواند به ۱۰۰ تا ۱۲۰ سانتی‌متر برسد تا امکان دسترسی و بازرسی تجهیزات و نیروی انسانی فراهم شود. این نوع دریچه به دلیل استحکام بالا، ایمنی بیشتر و توزیع یکنواخت فشار، گزینه‌ای ایده‌آل برای خیابان‌ها، جاده‌ها و محل‌هایی با ترافیک سنگین محسوب می‌شود، هرچند وزن بالای آن باعث می‌شود نصب و جابه‌جایی آن نسبتاً دشوار و هزینه‌بر باشد.

دریچه‌های مربعی

دریچه‌های مربعی به دلیل سهولت ساخت و نصب، بیشتر در فضاهای غیرترافیکی مانند پیاده‌روها و فضاهای سبز استفاده می‌شوند. این دریچه‌ها طراحی ساده‌ای دارند و امکان تولید انبوه و نصب سریع آنها وجود دارد. اضلاع این دریچه‌ها معمولاً بین ۴۰ تا ۹۰ سانتی‌متر است و ابعاد رایج شامل ۲۰×۲۰، ۳۰×۳۰، ۴۰×۴۰، ۵۰×۵۰، ۶۰×۶۰، ۷۰×۷۰، ۸۰×۸۰ و ۹۰×۹۰ سانتی‌متر است. دریچه‌های مربعی سبک‌تر و اقتصادی‌تر از نمونه‌های دایره‌ای هستند و برای مکان‌هایی با بار ترافیکی سبک، نصب و تعویض آسان و هزینه پایین، گزینه بسیار مناسبی به شمار می‌روند، هرچند مقاومت آنها در برابر بارهای سنگین کمتر است.

دریچه‌های مستطیلی

دریچه‌های مستطیلی برای منهول‌هایی با ابعاد بزرگ‌تر و دسترسی طولانی‌تر طراحی شده‌اند و اغلب در پیاده‌روها، فضاهای سبز و پروژه‌های صنعتی کاربرد دارند. این دریچه‌ها امکان عبور تجهیزات و نیروی انسانی را از داخل منهول فراهم می‌کنند و انعطاف‌پذیری بالایی در طراحی دارند. اضلاع این دریچه‌ها معمولاً بین ۴۰ تا ۹۰ سانتی‌متر است و ابعاد پرکاربرد شامل ۳۰×۲۰، ۴۰×۳۰، ۵۰×۴۰، ۶۰×۵۰، ۸۰×۶۰، ۱۰۰×۸۰، ۳۶.۵×۸۳، ۴۰×۷۰، ۴۰×۹۰، ۵۰×۹۰ و ۶۰×۸۰ سانتی‌متر می‌شود. با اینکه این دریچه‌ها برای منهول‌های بزرگ مناسب‌اند، نسبت به دریچه‌های دایره‌ای تحمل فشار کمتری دارند و نیاز به قاب و پشتیبانی مقاوم‌تر دارند.

دریچه‌های بیضی

دریچه‌های بیضی کمتر از سایر انواع کاربرد دارند و تنها در موارد خاص که طراحی کانال‌های فاضلاب بیضی شکل ضرورت دارد استفاده می‌شوند. این دریچه‌ها معمولاً ابعادی بین ۲۰ تا ۵۰ سانتی‌متر دارند و امکان طراحی منحصر به فرد برای پروژه‌های خاص فراهم می‌کنند.اگرچه ظاهر بیضی شکل این دریچه‌ها برای شرایط خاص مزیت است، اما ساخت و نصب آنها نسبت به سایر اشکال دشوارتر بوده و تحمل بارهای سنگین محدود است، بنابراین استفاده عمومی و گسترده از آنها رایج نیست.

ابعاد فریم دریچه های منهول شرکت کاول

ردیف	نوع کالا	عنوان کالا	ابعاد خارجی (cm)	ابعاد داخلی (cm)	ضخامت (cm)	دهانه توخالی CO (cm²)	ناحیه توخالی CA (cm²)	عمق جاسازی A (cm)
1	Frame	فریم بتن الیافی مناسب دریچه گازی ۳۲.۵	قطر 47	قطر 32.5	7.5	530.6	530.6	3.5
2	Frame	فریم بتن الیافی مناسب دریچه شیر خط تیپ ۱	32.4×32.4	18.0×18.0	7	268.7	244.25	3
3	Frame	فریم بتن الیافی مناسب دریچه شیر خط تیپ ۲	32.4×32.4	18.5×18.5	10	268.7	244.25	3
4	Frame	فریم کامپوزیت مناسب دریچه شیرخط	25×25	18.0×18.0	6	268.7	244.25	3
5	Frame	فریم بتن الیافی مناسب دریچه آتش‌نشانی تیپ ۱	53×53	34.0×34.0	9	1017.6	1196	3.5
6	Frame	فریم بتن الیافی مناسب دریچه آتش‌نشانی تیپ ۲	60×60	36.0×36.0	9	1017.4	1196	3.5
7	Frame	فریم بتن الیافی مناسب دریچه منهول قطر ۶۰	قطر 72	قطر 60	10	3290	3290	4
8	Frame	فریم بتن الیافی مناسب دریچه منهول قطر ۷۰ تیپ ۲	قطر 80	قطر 70	12	3290	3290	4
9	Frame	فریم کامپوزیتی مناسب دریچه منهول قطر ۶۰	قطر 72	قطر 60	8	3290	3290	4
10	Frame	فریم بتن الیافی مناسب دریچه آب‌رو	87×62	70×36.5	10	1625.15	2980.25	4

انواع منهول بر اساس ابعاد (نه فقط دریچه)

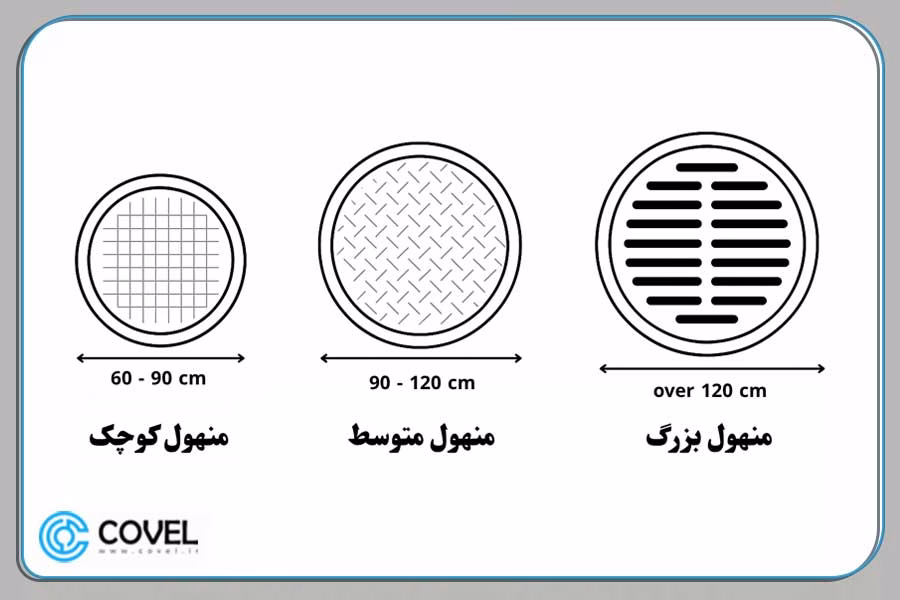

منهول‌ها بر اساس ابعاد و کاربرد به سه دسته اصلی تقسیم می‌شوند:

منهول کوچک (Mini Manholes): ابعاد قطر آن‌ها ۶۰-۹۰ سانتی‌متر است و در شبکه‌های فرعی، خانه‌های مسکونی و ساختمان‌های کوچک کاربرد دارند.

منهول متوسط (Standard Manholes): ابعاد قطر آن‌ها ۹۰-۱۲۰ سانتی‌متر است و برای شبکه‌های اصلی شهری و صنایع کوچک مناسب هستند.

منهول بزرگ (Large Manholes): ابعاد قطر آن‌ها بیش از ۱۲۰ سانتی‌متر است و در صنایع بزرگ، ایستگاه‌های پمپاژ و شبکه‌های عمیق استفاده می‌شوند.

در برخی موارد خاص، ممکن است از دریچه‌های با ابعاد بزرگتر یا کوچکتر نیز استفاده شود. دریچه‌های منهول چدنی نیز در ابعاد مختلف و به اشکال مربع، مستطیل و دایره تولید می‌شوند و حتی به درخواست کارفرماها در ابعاد و اندازه‌های سفارشی هم قابل تولید هستند. برخی مشخصات فنی دریچه‌های کامپوزیتی SMC نیز شامل وزن درپوش (Cover Weight)، وزن فریم (Frame Weight)، قطر درپوش (Cover Diameter)، ابعاد فریم خارجی (External Frame Dimension/Diameter)، قطر/ابعاد فریم داخلی (Internal Frame Diameter/Dimension)، و ضخامت درپوش و فریم (Cover/Frame Thickness) می‌باشد که در کلاس‌های بارگذاری مختلف (A15 تا D400) متفاوت است.

کلاس‌بندی دریچه‌ها بر اساس تحمل بار (مقاومت) و ابعاد پیشنهادی

اندازه دریچه منهول بر اساس استاندارد ملی ایران ۱۴۱۴۸ و ۱۴۹۷۶ طراحی می‌شود تا ایمنی و عملکرد مناسب در شرایط مختلف را تضمین کند. این استانداردها، ابعاد، تحمل بار و ویژگی‌های فنی دریچه‌ها را مشخص می‌کنند و کاربرد آن‌ها را برای محیط‌های مختلف، از جمله ترافیکی و غیرترافیکی، تعیین می‌نمایند.

کلاس	حداکثر تحمل بار	کاربرد محیطی	قطر پیشنهادی (دایره‌ای)	نوع ترافیکی
A15	1.5 تن	پیاده‌رو، فضای سبز، پیست دوچرخه	30–40 سانتی‌متر	غیرترافیکی
B125	12.5 تن	پارکینگ خودرو سبک، معابر سبک	50–60 سانتی‌متر	غیرترافیکی
C250	25 تن	خیابان‌های شهری و روستایی با تردد متوسط	60–70 سانتی‌متر	غیرترافیکی
D400	40 تن	بزرگراه‌ها، خیابان‌های پرتردد، مراکز بارگیری	70–90 سانتی‌متر	ترافیکی
E600	60 تن	جاده‌های ترانزیتی، اتوبان‌ها، مراکز بارگیری سنگین	80–100 سانتی‌متر	ترافیکی
F900	90 تن	باندهای پروازی، فرودگاه‌ها، مناطق با بار سنگین فوق‌العاده	100–120 سانتی‌متر	ترافیکی

ابعاد مورد تأیید شهرداری‌ها یا نهادهای شهری

در بسیاری از پروژه‌های شهری، پیمانکاران باید از الزامات فنی شهرداری‌ها و شرکت‌های آب و فاضلاب تبعیت کنند. به طور معمول، ابعاد ۶۰ سانتی‌متری دایره‌ای و ۴۰×۴۰ سانتی‌متر مربعی برای پروژه‌های شهری مانند فاضلاب، آتش‌نشانی یا شیر خط، به عنوان ابعاد استاندارد و قابل تأیید شناخته می‌شوند. بنابراین پیش از انتخاب و خرید، بهتر است با سازمان مربوطه استعلام گرفته شود تا از بروز دوباره‌کاری و هزینه‌های اضافی جلوگیری گردد.

استانداردهای دقیق بین‌المللی و ایرانی

در انتخاب ابعاد و کلاس باربری دریچه‌ها، استناد به استانداردها ضروری است. استاندارد EN 124 از معتبرترین مراجع بین‌المللی در این زمینه است که بر اساس نوع کاربرد، کلاس‌هایی از A15 تا F900 را مشخص می‌کند. این استاندارد، مشخص می‌کند که در چه محیطی از چه کلاس و ابعادی استفاده شود. به‌عنوان مثال، EN 124 توصیه می‌کند که در مناطق دارای ترافیک سنگین، دریچه‌هایی با حداقل کلاس D400 و ابعادی بیش از ۶۰ سانتی‌متر استفاده شوند. همچنین در ایران، استاندارد ملی ISIRI 14976 به طور خاص به ویژگی‌های مکانیکی، ابعادی و الزامات نصب دریچه‌های فاضلاب می‌پردازد که رعایت آن برای پیمانکاران الزامی است.

سوالات متداول

– آیا می‌توان ابعاد دریچه منهول را به‌صورت سفارشی تولید کرد؟

بله. بسیاری از تولیدکنندگان، امکان طراحی و ساخت دریچه‌های منهول با ابعاد خاص و متناسب با شرایط پروژه را دارند، مشروط به هماهنگی با استانداردها و کلاس باربری مورد نیاز.

– بهترین ابعاد دریچه فاضلاب برای معابر شهری چیست؟

برای خیابان‌ها و معابر پرتردد شهری، دریچه‌های دایره‌ای با قطر ۶۰ تا ۸۰ سانتی‌متر یا مستطیلی با ابعاد ۵۰×۷۰ یا ۶۰×۸۰، گزینه‌های رایج و مقاومی هستند.

– چطور بفهمیم چه کلاسی از دریچه (مثل C250 یا D400) برای پروژه ما مناسب است؟

انتخاب کلاس دریچه بستگی به میزان تردد و فشار وارده در محل نصب دارد. مثلاً برای خیابان‌های شهری کلاس D400 (تحمل تا ۴۰ تن) مناسب است، در حالی که برای پیاده‌روها کلاس B125 (تحمل ۱۲.۵ تن) کفایت می‌کند.

– آیا جنس دریچه (چدنی، کامپوزیتی یا بتن مسلح) در انتخاب ابعاد تأثیر دارد؟

بله. دریچه‌های چدنی معمولاً سنگین‌تر و با ضخامت و ابعاد بیشتر تولید می‌شوند تا مقاومت کافی در برابر بارهای ترافیکی داشته باشند، در حالی که دریچه‌های کامپوزیتی سبک‌ترند و در ابعاد کوچکتر هم می‌توانند عملکرد مطلوبی ارائه دهند

– عمر مفید دریچه‌های فاضلاب چقدر است؟

عمر مفید دریچه‌ها بسته به جنس، شرایط محیطی و میزان بارگذاری بین ۱۰ تا ۵۰ سال متغیر است. دریچه‌های چدنی با نگهداری مناسب بیش از ۳۰ سال دوام دارند، در حالی که دریچه‌های کامپوزیتی در برابر خوردگی و زنگ‌زدگی عمر طولانی‌تری دارند

– آیا جنس دریچه (چدنی، کامپوزیتی یا بتن مسلح) در انتخاب ابعاد تأثیر دارد؟

بله. دریچه‌های چدنی معمولاً سنگین‌تر و با ضخامت و ابعاد بیشتر تولید می‌شوند تا مقاومت کافی در برابر بارهای ترافیکی داشته باشند، در حالی که دریچه‌های کامپوزیتی سبک‌ترند و در ابعاد کوچکتر هم می‌توانند عملکرد مطلوبی ارائه دهند
