دال بتنی یک عنصر سازهای رایج در ساختمانسازی مدرن است که به صورت صفحهای تخت و افقی از بتن مسلح ساخته میشود. ضخامت این صفحات معمولاً بین ۱۰ تا ۵۰ سانتیمتر متغیر است و ضخامت آن در مقایسه با طول و عرض آن ناچیز است. دالهای بتنی بارها را از ستونها و دیوارها منتقل کرده و سطح پایداری را برای نگهداری دیگر اجزای سازهای فراهم میکنند.
كاربرد های دال بتنی
دال بتنی بهعنوان یکی از عناصر اصلی در سازههای بتنی، نقش مهمی در انتقال بارها، ایجاد سطوح افقی مقاوم و تأمین پایداری کلی ساختمان دارد. بسته به نوع پروژه و شرایط اجرایی، از دال بتنی در بخشهای مختلف عمرانی استفاده میشود. جدول زیر، کاربردهای کلی دال بتنی را در حوزههای گوناگون نشان میدهد.
| حوزه کاربرد | نوع پروژهها / مکانها | هدف استفاده از دال بتنی | توضیح فنی / اجرایی |
|---|---|---|---|
| ساختمانهای مسکونی و تجاری | خانهها، آپارتمانها، ادارات، مراکز خرید | تشکیل کف و سقف بین طبقات | دال بتنی بهعنوان عضو اصلی انتقال بار قائم از کف به تیر و ستون عمل میکند و سطح صاف برای کفسازی ایجاد میکند. |
| سقف سازهها | سقف پارکینگها، سالنها، سولهها | ایجاد سطح افقی مقاوم و یکنواخت | دال بهصورت یکطرفه یا دوطرفه اجرا میشود تا بار سقف و تجهیزات را تحمل کند. |
| کفسازی صنعتی | کارخانهها، انبارها، کارگاهها | تحمل بار سنگین ماشینآلات و وسایل نقلیه | دالهای ضخیم صنعتی با مقاومت فشاری بالا برای مقاومت در برابر ضربه و سایش طراحی میشوند. |
| پلها و گذرگاهها | پلهای جادهای، عابر پیاده، پلهای شهری | تحمل بار وسایل نقلیه و انتقال آن به تکیهگاهها | دالهای بتنی (گاه پیشتنیده) بهعنوان دال عرشه پل استفاده میشوند. |
| پارکینگها (زمینی یا طبقاتی) | پارکینگهای عمومی و خصوصی | تحمل بار خودروها و ایجاد سطح صاف | دال بتنی به دلیل دوام بالا و مقاومت در برابر خمش و ضربه مناسب است. |
| پیادهروها و کفسازی شهری | پیادهرو، پیست دوچرخه، میدانها | سطح سخت و بادوام در برابر ترافیک سبک | اجرای دالهای نازک یا پیشساخته روی بستر فشرده برای کفسازی شهری. |
| سازههای زیرزمینی | فونداسیونها، کف زیرزمین، مخازن | توزیع یکنواخت بار ساختمان روی خاک | دال بتنی نقش توزیعکننده تنش و محافظ در برابر نفوذ آب دارد. |
| سازههای آبی | استخرها، مخازن آب، تصفیهخانهها | جلوگیری از نشت و تحمل فشار هیدرواستاتیکی | دالهای ضدنفوذ با طراحی خاص و آرماتورگذاری مناسب اجرا میشوند. |
| باند فرودگاه و اسکلهها | باندهای پرواز، سطوح بارگیری بندر | تحمل بار سنگین و تکراری | دالهای با ضخامت زیاد برای مقاومت در برابر تنشهای ناشی از چرخهای هواپیما و وسایل سنگین. |
| سازههای خاص و معماری | بام سبز، تراس، بالکن، سقف کنسولی | ایجاد فضاهای معمارانه افقی | علاوه بر عملکرد سازهای، نقش زیباییشناسی و عملکردی نیز دارند. |
ویژگیهای دال بتنی
مزایا
دالهای بتنی مزایا و معایبی دارند که انتخاب آنها را برای پروژههای مختلف تحت تأثیر قرار میدهد.
◦ مقاومت و دوام بالا: دالهای بتنی توانایی تحمل بارهای سنگین را دارند و در برابر شرایط سخت محیطی مانند رطوبت، حرارت، یخبندان و آتشسوزی بسیار مقاوم هستند.
◦ مقرونبهصرفه: مواد اولیه بتن (سیمان، شن و ماسه) معمولاً ارزان و در دسترس هستند. طول عمر بالای دالهای بتنی و نیاز کم به تعمیر و نگهداری، هزینههای بلندمدت پروژه را کاهش میدهد.
◦ عایق صوتی و حرارتی: به دلیل جرم بالا، دالهای بتنی به عنوان عایق صوتی و حرارتی طبیعی عمل میکنند و انتقال صدا و حرارت بین طبقات را کاهش میدهند.
◦ پایداری سازهای: دالهای بتنی، به ویژه در سازههای چندطبقه، باعث افزایش پایداری و استحکام کلی سازه میشوند.
◦ سرعت اجرا (در انواع پیشساخته): دالهای پیشساخته سرعت اجرای پروژه را به طور قابلتوجهی افزایش میدهند.
◦ انعطافپذیری در طراحی و کاربرد: بتن به راحتی به اشکال و ابعاد مختلف قالببندی میشود و میتوان انواع دالهای توپر، مجوف، پیشتنیده و غیره را بر اساس نیاز طراحی و اجرا کرد.
معایب
◦ وزن سنگین: برخی از انواع دالهای بتنی، به ویژه دالهای توپر، وزن بالایی دارند که ممکن است نیاز به تقویت سازه اصلی را افزایش داده و هزینهها را بالا ببرد.
◦ نیاز به تجهیزات سنگین (در انواع پیشساخته): حملونقل و نصب دالهای پیشساخته نیاز به وسایل نقلیه و تجهیزات سنگین مانند جرثقیل دارد که میتواند هزینه و پیچیدگی کار را افزایش دهد.
◦ محدودیت در انعطافپذیری طراحی (در انواع پیشساخته): ابعاد و شکل دالهای پیشساخته از قبل در کارخانه تعیین میشوند و امکان تغییرات در محل وجود ندارد.
◦ مستعد ترکخوردگی (در صورت عدم رعایت اصول): بتن در معرض تغییرات دما و جمعشدگی میتواند ترک بخورد. این امر با طراحی مناسب درزها و عملآوری صحیح قابل کنترل است.
◦ نیاز به نیروی کار ماهر: اجرای برخی انواع دالهای بتنی و یا پروژههای بزرگ نیاز به نیروی کار متخصص دارد.
| مزایا | معایب |
|---|---|
| مقاومت و دوام بالا در برابر بارهای سنگین و شرایط محیطی سخت | وزن سنگین، بهویژه در دالهای توپر |
| مقرونبهصرفه بودن بهدلیل مواد اولیه ارزان و عمر طولانی | نیاز به تجهیزات سنگین برای نصب دالهای پیشساخته |
| عایق صوتی و حرارتی طبیعی بهدلیل جرم بالا | محدودیت در طراحی در محل برای دالهای پیشساخته |
| افزایش پایداری و استحکام سازهای، مخصوصاً در ساختمانهای چندطبقه | امکان ترکخوردگی در صورت عدم رعایت اصول اجرا و عملآوری |
| سرعت اجرای بالا در انواع پیشساخته | نیاز به نیروی کار ماهر برای اجرای دقیق |
| انعطافپذیری بالا در طراحی انواع دالها | — |
جهت دریافت مشاوره رایگان شماره تماس خود را وارد کنید

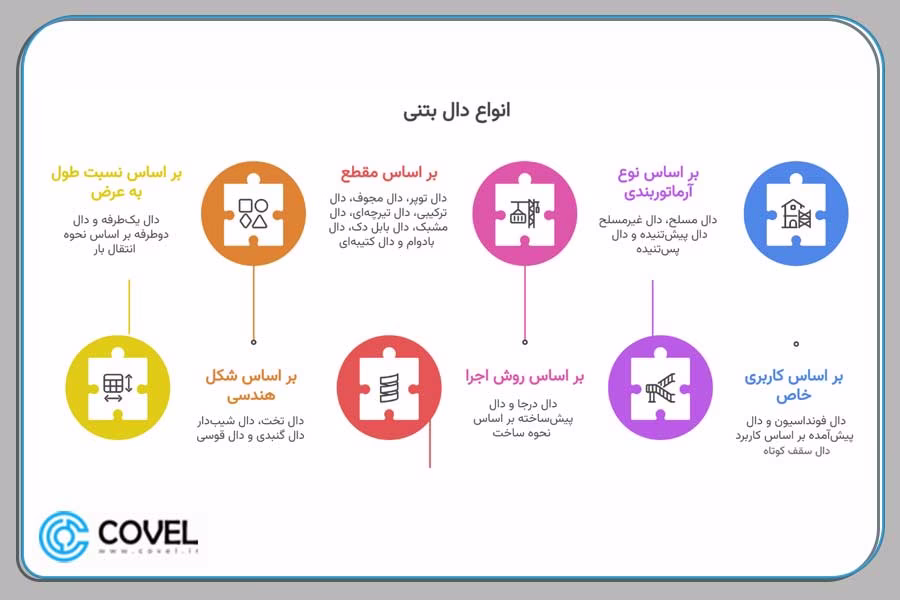

انواع دال بتنی
دالهای بتنی بر اساس معیارهای مختلفی مانند شکل، مقطع، نسبت طول به عرض، روش اجرا، و کاربری دستهبندی میشوند.
۱. بر اساس نسبت طول به عرض و نحوه انتقال بار:
-
دال یکطرفه (One-way Slab): این دال توسط تیرها یا دیوارهای موازی در دو سمت مخالف نگه داشته میشود و بار را عمدتاً در یک جهت انتقال میدهد. نسبت طول به عرض (دهانه بلند به دهانه کوتاه) در این دال، برابر یا بیشتر از ۲ است. خمش در این دالها در جهت کوتاهتر رخ میدهد.
-
دال دوطرفه (Two-way Slab): این دال توسط تیرها یا ستونها در چهار طرف پشتیبانی میشود و بارها را در هر دو جهت انتقال میدهد. نسبت طول به عرض در این دال، کمتر از ۲ است. در این نوع دال، به دلیل احتمال خمش در هر دو جهت، آرماتورهای اصلی در هر دو امتداد افقی و عمودی به کار میروند.
۲. بر اساس شکل هندسی:
-
دال تخت (Flat Slab): یک دال بتن مسلح با سطح صاف و بدون استفاده از تیر است که مستقیماً بر روی ستونها یا کلاهکهای آنها قرار میگیرد. این دالها بارها را مستقیماً به ستونها منتقل میکنند. حداقل ضخامت آن معمولاً ۲۰ سانتیمتر است.
-
دال شیبدار (Pitched Roof Slab): نوعی دال بتن مسلح است که معمولاً به عنوان بام ساختمانها در مناطق پربارش با زاویهای خاص کار میشود تا آب باران را هدایت کند.
-
دال گنبدی (Dome Slab): دالی به شکل نیمکره است که اغلب برای بهبود نمای ظاهری سازه در ساختمانهای مذهبی، کاخها، موزهها و بناهای یادبود استفاده میشود.
-
دال قوسی (Arched Slab): دالی با اشکال انحنادار است که در ساخت پلها، تونلها و ساختمانها کاربرد دارد. این دال برای توزیع یکنواخت بارهای محوری و تحمل بارهای ناشی از باد بسیار مناسب است.
۳. بر اساس مقطع (درونساخت):
-
دال توپر (Solid Slab): نوعی دال بتنی است که هیچ حفرهای در آن ایجاد نشده و وزن بیشتری نسبت به دالهای توخالی دارد.
-
دال مجوف (Hollow Core Slab): دال بتن مسلح پیشساخته یا درجا است که دارای حفرههای توخالی در طول ضخامت خود است. این حفرهها وزن دال را کاهش داده، فضای عبور تأسیسات را فراهم کرده و به عنوان عایق صدا و حرارت عمل میکنند.
-
دال ترکیبی (Combined Slab): دالهایی که بر اساس طراحی و نیاز پروژه، قسمتی از آنها به صورت توخالی و سایر قسمتها به صورت توپر اجرا میشوند.
-
دال تیرچهای (Ribbed Slab): دالی است که بخش پایینی آن از تیرچههای یکطرفه موازی با طول بلند ساخته میشود. این تیرچهها بر روی تیرهای اصلی قرار گرفته و دال تخت بر روی آنها ساخته میشود.
-
دال مشبک یا وافل (Waffle Slab): نوعی دال بتنی دوطرفه است که بخش بالایی آن یک سطح صاف و بخش پایینی آن از یک شبکه توخالی یا آجهای متقاطع تشکیل میشود. این شبکه توخالی وزن کلی دال را کاهش میدهد، ظرفیت تحمل بار را افزایش داده و سختی سازه را بهبود میبخشد.
-
دال بابل دک یا کوبیاکس (Bubble Deck/Cobiax Slab): نوعی دال مجوف دوطرفه بتنی است که در آن، فضاهای خالی در ناحیه کششی بتن توسط گویهایی از جنس پلیاتیلن ایجاد میشود. این گویها مصرف بتن را کاهش داده و دال را سبکتر و مقرونبهصرفهتر میکنند.
-
دال بادوام (Hardy Slab): نوع خاصی از دال مجوف است که از مجموعه بلوکهای توخالی در آرایشی منظم ساخته میشود. این دال عمدتاً برای افزایش مقاومت سازه در برابر حرارت بالا مورد استفاده قرار میگیرد.
-
دال کتیبهای یا قارچی: نوعی دال بتن مسلح با شکل مخروطی است که در آن سطح زیرین دال پهنتر بوده و شباهت زیادی به قارچ دارد. این دال دارای ظرفیت باربری بالا و مصرف بتن کمتری است.
۴. بر اساس روش اجرا:
-
دال درجا (Cast-in-place/On-site/In-situ Slab): در این روش، تمام فعالیتها از قبیل قالببندی، آرماتوربندی، و بتنریزی در محل پروژه انجام میشود. این روش برای پروژههای کوچک مقرونبهصرفهتر است و امکان اجرای دال با اشکال متنوع را فراهم میکند.
-
دال پیشساخته (Prefabricated/Precast Slab): این دالها در کارخانه تولید شده و به محل پروژه منتقل میشوند تا بین تیرهای فولادی یا بتنی نصب شوند. دالهای پیشساخته میتوانند از پیشتنیده، پستنیده یا غیرتنیده باشند. مزایای این روش شامل سرعت اجرای بالا، کنترل کیفیت بهتر و عدم تأثیر شرایط آبوهوایی بر فرآیند ساخت است.
۵. بر اساس نوع آرماتوربندی/تنش:
-
دال مسلح: دال بتنی که با میلگردهای فولادی تقویت شده است تا مقاومت کششی و خمشی آن را افزایش دهد.
-
دال غیرمسلح (Unreinforced Slab): این دالها بدون آرماتور ساخته میشوند و تمام بار بر استحکام بتن متکی است. کاربردهای محدودی دارند، مثلاً در برخی جادههای بتنی یا به عنوان لایههای زیرین نازک.
-
دال پیشتنیده (Pre-tensioned Slab): در این نوع، المانهای تقویتکننده (میلگرد، کابل یا تاندون) در حین ساخت دال و پیش از گیرش بتن تحت کشش مشخصی قرار میگیرند. پس از سفت شدن بتن، این المانها بریده میشوند تا تنش به دال منتقل شود.
-
دال پستنیده (Post-tensioned Slab): در این دال، کابلها یا تاندونهای فولادی با مقاومت بالا در فضاهایی درون دال قرار میگیرند و پس از گیرش بتن، تحت پیشتنیدگی قرار گرفته و به دو انتهای دال میخ میشوند. این فرآیند مقاومت بتن در برابر تنشهای کششی را افزایش داده و امکان ساخت دالهای نازکتر با دهانههای بلندتر را فراهم میکند.
۶. انواع دال بر اساس کاربری خاص:
-
دال فونداسیون یا دال روی زمین (Slab on Ground/Foundation Slab): متداولترین نوع پی است که مستقیماً روی زمین قرار میگیرد تا از دیوارها و دیگر اعضای سازهای نگهداری کند.
-
دال پیشآمده یا طرهای (Cantilever Slab): دالی است که یک طرف آن ثابت و طرف دیگر آن آزاد است و معمولاً برای افزایش مساحت ساختمان مانند بالکنها استفاده میشود.
-
دال سقف کوتاه یا چاجا (Low Roof Slab/Chajja): دالی که در سطحی پایینتر از سقف اصلی و بالاتر از آستانه در ساخته میشود و معمولاً برای نگهداری یا انبار کردن وسایل به کار میرود.
| ردیف | معیار دستهبندی | انواع دال بتنی (زیرمجموعهها) | توضیحات و ویژگیهای کلیدی |
|---|---|---|---|
| 1 | بر اساس نسبت طول به عرض و نحوه انتقال بار | 🔹 دال یکطرفه (One-way Slab) 🔹 دال دوطرفه (Two-way Slab) |
▫ دال یکطرفه بار را در یک جهت منتقل میکند و خمش در امتداد کوتاهتر رخ میدهد (نسبت طول به عرض ≥ ۲). ▫ دال دوطرفه بار را در دو جهت منتقل کرده و آرماتور در هر دو امتداد افقی و عمودی قرار دارد (نسبت طول به عرض < ۲). |
| 2 | بر اساس شکل هندسی | 🔹 دال تخت (Flat Slab) 🔹 دال شیبدار (Pitched Roof Slab) 🔹 دال گنبدی (Dome Slab) 🔹 دال قوسی (Arched Slab) |
▫ دال تخت: بدون تیر، انتقال مستقیم بار به ستونها. ▫ شیبدار: مناسب بامها در مناطق پربارش برای هدایت آب. ▫ گنبدی: نیمکرهای، برای زیبایی و مقاومت فشاری بالا. ▫ قوسی: انحنادار، مناسب پلها و سازههای خاص. |
| 3 | بر اساس نوع مقطع (درونساخت) | 🔹 دال توپر (Solid Slab) 🔹 دال مجوف (Hollow Core Slab) 🔹 دال ترکیبی (Combined Slab) 🔹 دال تیرچهای (Ribbed Slab) 🔹 دال وافل (Waffle Slab) 🔹 دال بابلدک / کوبیاکس (Bubble Deck / Cobiax) 🔹 دال بادوام (Hardy Slab) 🔹 دال قارچی (Mushroom Slab) |
▫ توپر: بدون حفره، مقاوم ولی سنگین. ▫ مجوف: دارای حفره، سبک و عایق صوت و حرارت. ▫ ترکیبی: ترکیب بخشهای توپر و توخالی بر اساس نیاز طراحی. ▫ تیرچهای: سبک، اقتصادی، با تیرچههای موازی. ▫ وافل: شبکهای دوطرفه با مقاومت و سختی بالا. ▫ بابلدک/کوبیاکس: کاهش مصرف بتن با گویهای پلاستیکی. ▫ هاردی: بلوکهای توخالی منظم، مقاوم در برابر حرارت. ▫ قارچی: ضخیمتر در محل ستون، باربری زیاد. |
| 4 | بر اساس روش اجرا | 🔹 دال درجا (Cast-in-place) 🔹 دال پیشساخته (Precast Slab) |
▫ درجا: قالببندی و بتنریزی در محل، مناسب فرمهای متنوع. ▫ پیشساخته: تولید در کارخانه، نصب سریع، کنترل کیفیت بالا. |
| 5 | بر اساس نوع آرماتور و تنش | 🔹 دال مسلح (Reinforced Slab) 🔹 دال غیرمسلح (Unreinforced Slab) 🔹 دال پیشتنیده (Pre-tensioned Slab) 🔹 دال پستنیده (Post-tensioned Slab) |
▫ مسلح: دارای میلگرد برای مقاومت کششی و خمشی. ▫ غیرمسلح: فقط بتن، کاربرد محدود. ▫ پیشتنیده: کابلها پیش از گیرش بتن کشیده میشوند. ▫ پستنیده: کابلها پس از گیرش بتن تنیده میشوند. |
| 6 | بر اساس کاربری خاص | 🔹 دال فونداسیون یا روی زمین (Slab on Ground) 🔹 دال طرهای (Cantilever Slab) 🔹 دال سقف کوتاه یا چاجا (Low Roof Slab) |
▫ فونداسیون: بهعنوان پی و کف باربر، روی خاک متراکم. ▫ طرهای: یک طرف گیردار و سمت دیگر آزاد (مثل بالکن). ▫ چاجا: سقف کمارتفاع برای ایوان، سایبان یا انبار. |

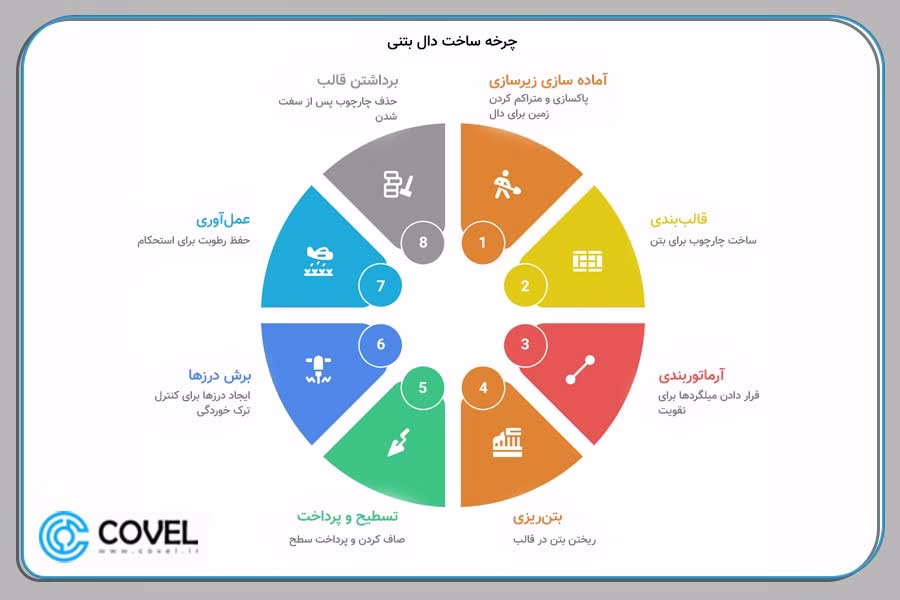

نحوه ساخت دال بتنی
ساخت دال بتنی فرآیندی پیچیده و چند مرحلهای است که نیازمند دقت و تجربه است. مراحل کلی ساخت دال بتنی شامل موارد زیر است:
۱. آمادهسازی زیرسازی: ابتدا محل اجرای دال بررسی میشود و هرگونه مانع، پوشش گیاهی یا زباله از محل پاکسازی میگردد. خاک زیرسازی باید متراکم و با زهکشی مناسب باشد تا از نشست و ترکخوردگی جلوگیری شود. برای افزایش تراکم میتوان از دستکوب یا کمپکتور استفاده کرد و خاک را مرطوب نمود. در صورت نیاز، لایهای از شن و ماسه یا مواد مشابه به ضخامت حداقل ۴ اینچ (حدود ۱۰ سانتیمتر) اضافه و فشرده میشود تا زهکشی مناسبی فراهم آورد. برای حفاری، تماس با شمارههای مربوطه برای بررسی تأسیسات زیرزمینی ضروری است.
۲. قالببندی: قالبها (چارچوب) از جنس چوب، پلاستیک یا فلز ساخته شده و در محل مورد نظر نصب میشوند. قالبها باید ثابت و تراز باشند تا بتن پس از خشک شدن، صاف و یکدست باشد. ارتفاع قالب باید برابر با ضخامت دال مورد نظر باشد.
۳. آرماتوربندی: پس از نصب قالب، میلگردها یا شبکههای تقویتکننده فولادی (آرماتور) در جای خود قرار میگیرند. میلگردها با سیمهای مخصوص به هم متصل شده و توسط پایههای پلاستیکی یا قطعات بتنی (مانند تکههای بتن شکسته) از سطح زمین یا قالب فاصله داده میشوند تا بتن به طور کامل آنها را بپوشاند.
۴. بتنریزی (Pouring): قبل از بتنریزی، پایه متراکمشده با آب مرطوب میشود تا از جذب آب بتن تازه جلوگیری کند. بتن با آب کافی طبق دستورالعملها مخلوط شده و به داخل قالب ریخته میشود. توزیع بتن باید یکنواخت باشد و با استفاده از ابزارهایی مانند ویبراتور بتن یا میلههای فلزی، هوای محبوس شده در بتن خارج میشود تا دال صاف و مقاومتر شود و از ترکخوردگی جلوگیری کند. بتنریزی باید به سرعت و بدون وقفه انجام شود، به ویژه برای دالهای بزرگتر، تا از سفت شدن ناهماهنگ جلوگیری شود.
۵. تسطیح و پرداخت (Finishing): پس از بتنریزی و پیش از سفت شدن کامل بتن، سطح آن با استفاده از شمشه یا تخته (Screed) تسطیح و صاف میشود. سپس با ماله (Float) سطح صافتر شده و برآمدگیها برداشته میشوند. برای ایجاد سطح ضد لغزش در فضاهای بیرونی، میتوان از جارو یا ماله چوبی استفاده کرد.
۶. برش درزها (Cutting Joints): برای کنترل ترکخوردگی ناشی از جمعشدگی و انبساط بتن، درزهای کنترل یا انبساط در دالهای بزرگتر ایجاد میشود. این درزها با استفاده از ابزارهای مخصوص (Groover) یا ارههای الماسبر ایجاد شده و به خطوط شکستگی مستقیم و کنترلشده تبدیل میشوند.
۷. عملآوری (Curing): این مرحله برای حفظ رطوبت و دمای مناسب بتن پس از بتنریزی انجام میشود تا فرآیند هیدراسیون سیمان به خوبی ادامه یابد و دال به مقاومت مطلوب برسد. میتوان از ترکیبات عملآوری (Curing Compound)، پوششهای پلاستیکی یا پلیاتیلن، یا پوششهای مرطوب مانند گونی خیس و آبیاری منظم برای ۷ روز استفاده کرد. عملآوری صحیح، مقاومت دال را تا دو برابر افزایش داده و طول عمر آن را بیشتر میکند.
۸. برداشتن قالب: پس از رسیدن بتن به مقاومت کافی، معمولاً بعد از ۲۴ ساعت یا چند روز، قالبها با دقت برداشته میشوند. در این مرحله باید از وارد آوردن بارهای سنگین به دال خودداری شود.
تقویت و ضخامت دال بتنی
برای افزایش ظرفیت باربری، دوام و مقاومت دالهای بتنی در برابر ترکخوردگی، از روشهای مختلف تقویت استفاده میشود.
افزایش ضخامت دال: روشی ساده برای تقویت دال است که ظرفیت ساختاری بیشتری را فراهم میکند و خطر انحراف یا ترکخوردگی بیش از حد را کاهش میدهد.
◦ ضخامت دالهای ساختمانی مسکونی معمولاً ۱۰۰ تا ۱۵۰ میلیمتر است.
◦ برای ساختمانهای تجاری و صنعتی، ضخامت دالها بسته به بارهای پیشبینیشده و الزامات طراحی، از ۱۲۵ تا ۲۰۰ میلیمتر متغیر است.
◦ دالهای تحت بارهای سنگین مانند مسیرها و جادهها، ممکن است بیش از ۲۰۰ میلیمتر ضخامت داشته باشند.
تقویت با آرماتور یا مش: افزودن آرماتور فولادی (میلگرد یا مش) به دال بتنی، مقاومت کششی و خمشی آن را به میزان قابلتوجهی افزایش میدهد و به کنترل ترکخوردگی کمک میکند.
الیاف: ترکیب الیاف تقویتکننده مانند الیاف فولادی یا مصنوعی در مخلوط بتن، استحکام کششی و چقرمگی دال را افزایش میدهد.
پستنیدگی: شامل نصب تاندونهای فولادی با مقاومت بالا در داخل دال و اعمال کشش به آنها پس از عملآوری بتن است که ظرفیت باربری را افزایش و ترکخوردگی را کاهش میدهد.
پوششهای تقویتی: اعمال پوششهای کامپوزیتی (مانند پلیمر تقویتشده با فیبر کربن) به دال بتنی، استحکام آن را بدون افزایش وزن یا ضخامت قابلتوجهی، افزایش میدهد.
ابزار و مواد مورد نیاز (برای ساخت و ساز دستی)
برای پروژههای کوچک، ابزار و مواد زیر معمولاً مورد نیاز هستند:
ابزار: شمشه فلزی یا چوبی، ماله چوبی یا منیزیمی، ماله فولادی، ماله لبهدار، ماله شیاردار (گرُوِر)، تراز، متر نواری، بیل، کاتر چمن، گاوآهن، ظرف اندازهگیری، شلنگ آب، جارو، فرغون یا میکسر بتن، کمپکتور یا دستکوب.
مواد: کیسههای بتن آماده، الوار برای قالببندی، میخ یا پیچ، آب تمیز، مش تقویتکننده (آرماتور)، پایههای میلگرد، لایه زیرین مانند شن یا خردهسنگ، محصول عملآوری و آببندی بتن.
تأثیر شرایط محیطی بر دالهای بتنی
شرایط محیطی مختلف میتواند تأثیرات قابل توجهی بر عملکرد دالهای بتنی داشته باشد. در مناطق زلزلهخیز، دالهای بتنی معمولاً به دلیل استحکام و دوام بالاتر نسبت به سایر مصالح، انتخاب بهتری هستند. در مناطق مرطوب یا ساحلی، استفاده از دالهای بتنی با پوشش گالوانیزه میتواند از زنگزدگی و خوردگی جلوگیری کند. همچنین، در مناطق با تغییرات دمایی شدید، دالهای بتنی ممکن است نیاز به طراحی خاصی داشته باشند تا از ترکخوردگی و انقباض جلوگیری شود.
نکات اجرایی و چالشهای ساخت دال بتنی
اجرای دال بتنی میتواند با چالشهایی همراه باشد. یکی از بزرگترین چالشها، نیاز به دقت در مرحله قالببندی و آرماتوربندی است. استفاده از قالبهای غیرمقاوم یا طراحی نادرست آرماتور میتواند باعث کاهش کیفیت و طول عمر دال شود. همچنین، در پروژههای بزرگ، زمان بتنریزی و توزیع یکنواخت بتن از اهمیت بالایی برخوردار است. به همین دلیل، استفاده از ویبراتورها برای از بین بردن هوای محبوس شده در بتن و تسهیل در عملآوری مناسب از ضروریات است.
استانداردها و مقررات ساخت دال بتنی
برای ساخت دالهای بتنی استانداردهای زیادی وجود دارد که هدف آنها اطمینان از ایمنی و کیفیت ساخت است. این استانداردها شامل طراحی، نحوه قالببندی، آرماتوربندی و بتنریزی میشود. رعایت این استانداردها در کنار انتخاب مواد اولیه با کیفیت میتواند عمر مفید دالهای بتنی را افزایش دهد و از مشکلات سازهای جلوگیری کند. در سطح جهانی، سازمانهایی مانند ASTM و ACI استانداردهای متعددی برای طراحی و ساخت دالهای بتنی منتشر کردهاند.
نکات مربوط به نگهداری و تعمیر دال بتنی
دالهای بتنی نیاز به نگهداری منظم دارند تا از آسیبهای ناشی از عوامل مختلف مانند تغییرات دما، رطوبت و فشارهای مکانیکی جلوگیری شود. برخی از دالهای بتنی ممکن است به دلیل بارگذاری بیش از حد، دچار ترکخوردگی شوند. در این موارد، تعمیرات سریع و اصولی میتواند عمر دال را افزایش دهد. برای تعمیرات، معمولاً از مواد خاصی مانند مواد ترمیمی اپوکسی یا بتن خودترمیم استفاده میشود تا بتوان شکافها و ترکها را به خوبی پر کرد و از آسیبهای بیشتر جلوگیری کرد.
پیشرفتهای جدید و نوآوریها در دال بتنی
جهت دریافت مشاوره رایگان شماره تماس خود را وارد کنید
با پیشرفتهای علمی و فناوریهای جدید، دالهای بتنی به تدریج به ویژگیهای بهتری دست یافتهاند. یکی از این نوآوریها استفاده از الیاف فولادی و پلیپروپیلن در مخلوط بتن است که موجب افزایش استحکام کششی و چقرمگی دالها میشود. همچنین، استفاده از فناوریهای نانو در ساخت دالهای بتنی میتواند موجب کاهش وزن و افزایش مقاومت آنها در برابر عوامل مختلف مانند رطوبت و حرارت شود.
-
استفاده از مواد ترکیبی و نانوکامپوزیتها
-
استفاده از مواد جدید مانند نانوذرات در ترکیب بتن برای افزایش مقاومت و کاهش وزن دالهای بتنی.
-
این مواد موجب افزایش مقاومت به شرایط محیطی مانند خوردگی و فرسایش میشوند.
-
-
دالهای بتنی هوشمند
-
استفاده از تکنولوژیهای هوشمند برای نظارت بر وضعیت دالها در طول زمان. این دالها میتوانند با استفاده از حسگرها شرایط استحکام، ترکخوردگی، یا آسیبهای ناشی از بارگذاری را شناسایی کنند و به اپراتور هشدار دهند.
-
-
دالهای بتنی پیشتنیده و پستنیده
-
پیشرفتهای اخیر در فناوری پیشتنیدگی و پستنیدگی باعث کاهش وزن دالها و افزایش تحمل بار آنها با استفاده از کابلها و تاندونهای فولادی شده است. این روشها بهویژه در پروژههای بزرگ و با دهانههای بلندتر مورد استفاده قرار میگیرند.
-
-
دالهای بتنی با خواص خودترمیمی
-
استفاده از بتنهایی با خاصیت خودترمیمی که میتوانند ترکها و آسیبهای سطحی را بهطور خودکار ترمیم کنند. این دالها میتوانند عمر طولانیتری داشته باشند و نیاز به تعمیرات مکرر را کاهش دهند.
-
-
دالهای بتنی سبز و دوستدار محیط زیست
-
استفاده از مواد بازیافتی و سبز برای تولید دالهای بتنی مانند استفاده از پوزولانها (مادهای که از پسماندهای صنعتی به دست میآید) بهجای سیمان معمولی. این کار باعث کاهش اثرات زیستمحیطی تولید دالهای بتنی میشود.
-
-
دالهای بتنی با خواص عایق صوتی و حرارتی پیشرفته
-
استفاده از فناوریهای جدید برای افزایش کارایی عایق صوتی و حرارتی دالهای بتنی. این نوآوریها باعث کاهش هزینههای انرژی و افزایش راحتی در ساختمانها میشوند.
-
-
دالهای بتنی قابل انعطاف
-
برخی از تحقیقات به ایجاد دالهای بتنی قابل انعطاف پرداختهاند که میتوانند در برابر زلزلهها و بارهای متغیر مقاومت بیشتری از خود نشان دهند.
-
سوالات متداول
– دال بتنی چیست و چه کاربردهایی دارد؟
دال بتنی یک صفحهی افقی از بتن مسلح است که در ساختمانسازی به عنوان سقف یا کف ساختمانها استفاده میشود. این دالها علاوه بر باربری، به عنوان قالب دائمی و تسلیحکننده دال بتنی عمل کرده و به استحکام و صلبیت سازه کمک میکنند. از دالهای بتنی در ساخت سقفهای مسکونی، تجاری، پلها، و همچنین در فونداسیونها و جادهها استفاده میشود.
– چه عواملی بر وزن دال بتنی تاثیر میگذارند؟
عواملی که بر وزن دال بتنی تاثیر میگذارند شامل ضخامت ورق، ابعاد ورق (طول و عرض)، نوع پوشش گالوانیزه، ترکیب شیمیایی فولاد، و گام فرمینگ (عمق کنگره) هستند. بهعلاوه، روش تولید و نوع طراحی دال نیز میتواند به تغییر وزن آن کمک کند. برای مثال، دالهای بتنی با ضخامت بیشتر وزن سنگینتری خواهند داشت.
– چگونه میتوان دال بتنی را تقویت کرد؟
دالهای بتنی میتوانند با استفاده از روشهای مختلف تقویت شوند. این روشها شامل افزایش ضخامت دال، استفاده از آرماتورهای فولادی (میلگرد یا مش)، افزودن الیاف تقویتکننده به بتن، و استفاده از پوششهای تقویتی مانند پلیمر تقویتشده با فیبر کربن هستند. همچنین، روشهای پیشتنیدگی و پستنیدگی نیز برای افزایش ظرفیت باربری و کاهش ترکخوردگی استفاده میشوند.
